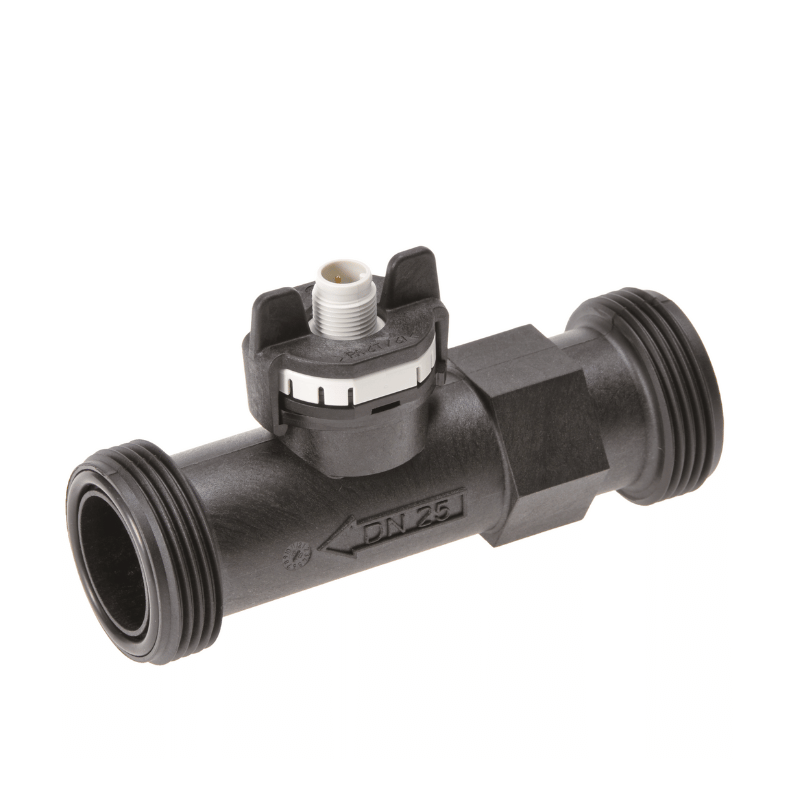

Transmisor de flujo de vortex, tipo 210
- Medio: Fluidos.
- Rango caudal: 0,5… 150 l/min.
- Diámetros nominales: DN 6 / 8 / 10 / 15 / 20 / 25.
- Tipo salida: frecuencia 12… 483 Hz, analógica 0… 10 V, 4… 20 mA.
- Medida de temperatura: PT1000, 0…10 V.
- Conexión eléctrica: M12 x 1.
- Conexión proceso: Plástico – conexión tubo de cobre y Plástico – rosca exterior.
- Aprobaciones: WRAS, KTW, W270, ACS.
El transmisor de flujo tipo 210 de Huba Control se basa en el principio de Karman Vortex. La medida de caudal son según salida de tensión, corriente, impulsos o frecuencia. Este sensor de flujo, sin partes móviles, es insensible a la contaminación. Persuade por su muy poca pérdida de presión y una precisión muy alta.
Disponible en múltiples configuraciones de alimentación y conexiones eléctricas, el modelo 210 puede incluir opcionalmente medición de temperatura lo que permite una monitorización integral del proceso abarcando temperaturas de los -40 a los +125ºC. Este sensor de flujo se adapta a tuberías con diámetros nominales DN 6/8/10/15/20/25 y mide rangos de caudal que van desde 0,5 a 150 l/min.
Se diferencia del transmisor de flujo modelo 200 en que el modelo 210 cuenta con una rosca de conexión exterior que se adapta a las condiciones de espacio de su sistema.
| Caudal | 0,5 .. 150 l/min |
|---|---|
| Caudal Mínimo | 0,5 l/min |
| Certificado de Calibración | 104551 |
| Conexión a Proceso | G1 1/2″, G1″, G1/2″, G1/4″, G3/4″ |
| Conexión Eléctrica | M12x1 |
| Grado de Protección | IP 65 |
| Marca | Huba Control |
| Material Cuerpo | PA6T/6I |
| Medio | Líquidos |
| Presión Máxima de Trabajo | 18 bar |
| Rango de Medida | -40 .. +125 °C |
| Rango Temperatura de Trabajo | -40 .. +125 °C |
| Tecnología | Transmisores |
| Tensión de Alimentación | 5 Vcc |
| Tipo de Salida | NTC, PT1000 |
| Valor de Salida | 0-10 V, 4-20 mA |
Productos relacionados

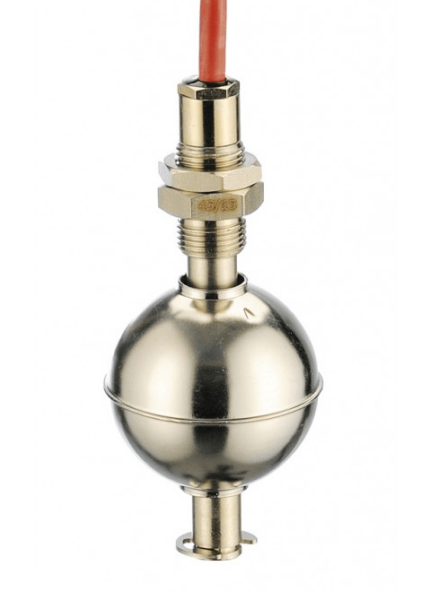

- Medio: Aceites, diésel, gasolina, agua.
- Material: AISI 304 (vástago) y AISI 316 (boya).
- Conexión proceso: G1/8".
- Salidas: N.A./ N.C./SPDT.
- Certificaciones: ATEX.

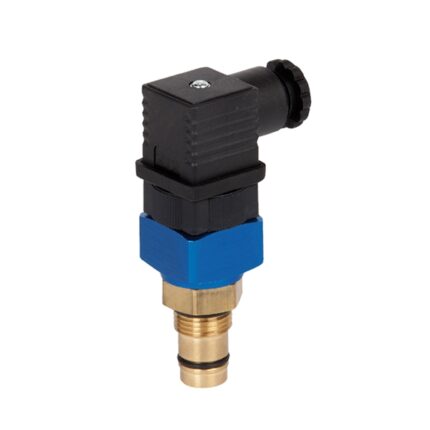

- Elemento de actuación: Pistón.
- Diferencial de presión: 1,3... 5 bar.
- Temperatura máx. fluido: 100 ºC.
- Tipo de contacto: N.A. / N.C.

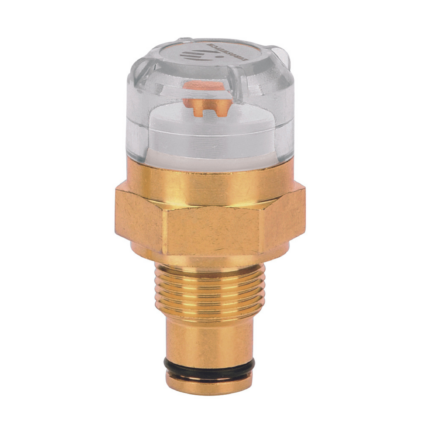

- Conexión a proceso: G1/2".
- Diferencial de presión: 1,3... 5 bar.
- Material cuerpo: Latón.
- Tipo de contacto: N.A. / N.C.
- Índice contacto: 0,5 A / 48 V.
- Conexión eléctrica: Conector integrado (salida con cable).
- Elemento de actuación: pistón.
- Diferencial de presión: 1,3... 8 bar.
- Tipo contacto: SPDT.
- Conex. eléctrica: UNI EN 175301-803).

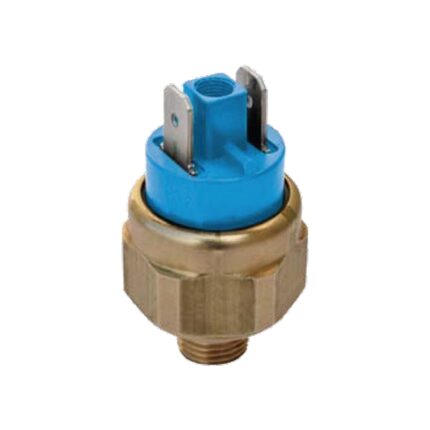

- Conexión a proceso: G1/2".
- Diferencial de presión: 1,3... 8 bar.
- Tipo de contacto: N.A. / N.C.
- Conexión eléctrica: Faston 6,3 x 0,8.
- Conexión proceso: G1/2".
- Certificaciones: ATEX/IECEx.

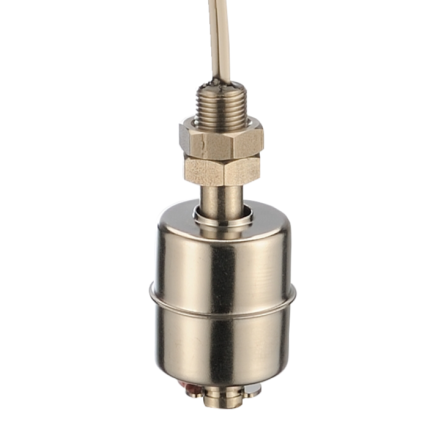

- Medio: Aceites, diésel, gasolina, agua.
- Tipo contacto: N.A. / N.C. / SPDT.
- Material cuerpo: Latón.

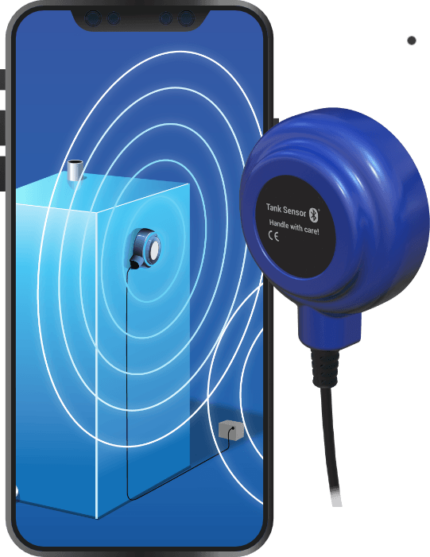

- Conexión proceso: G1" Aluminio anodizado.
- Tipo de Salida: N.A./N.C.
- Conexión a Proceso: Adhesivo.
- Conexión Eléctrica: Cable integrado.
- Material Cuerpo: Acero inoxidable.

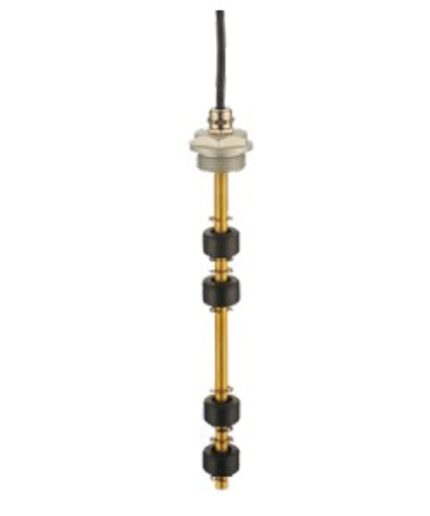

- Medio: Aceites, gasóleo, gasolina.
