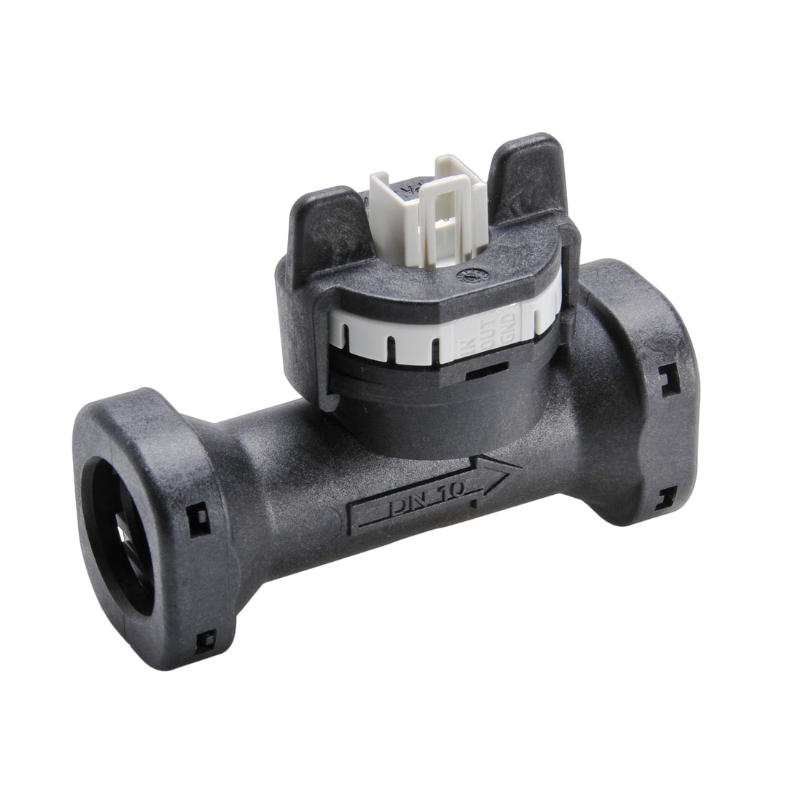

Transmisor de flujo de vortex, tipo 200
- Rango caudal: 0,5… 150 l/min.
- Tipo salida: NTC y PT1000.
- Conexión eléctrica: RAST 2,5, M12 x 1.
- Homologación para aguas potables.
- Diámetros nominales: DN 6 / 8 / 10 / 15 / 20 / 25.
Descripción
El transmisor de flujo tipo 200 de Huba Control se basa en el principio de Karman Vortex, lo que permite una medición precisa del caudal sin partes móviles. Esta característica lo convierte en una solución confiable y duradera incluso en entornos con presencia de partículas o residuos en el fluido.
Disponible en múltiples configuraciones de alimentación y conexiones eléctricas, el modelo 200 puede incluir opcionalmente medición de temperatura mediante sensor PT1000 o NTC, lo que permite una monitorización integral del proceso abarcando temperaturas de los -40 a los +125ºC. Este transmisor de flujo se adapta a tuberías con diámetros nominales DN 6/8/10/15/20/25 y mide rangos de caudal que van desde 0,5 a 150 l/min.
Características técnicas
| Caudal | 0,5 .. 150 l/min |
|---|---|
| Caudal Mínimo | 0,5 l/min |
| Certificado de Calibración | 104551 |
| Conexión a Proceso | G1 1/2″, G1″, G1/2″, G1/4″, G3/4″ |
| Conexión Eléctrica | M12x1 |
| Grado de Protección | IP 65 |
| Marca | Huba Control |
| Material Cuerpo | PA6T/6I |
| Medio | Líquidos |
| Presión Máxima de Trabajo | 18 bar |
| Rango de Medida | -40 .. +125 °C |
| Rango Temperatura de Trabajo | -40 .. +125 °C |
| Tecnología | Transmisores |
| Tensión de Alimentación | 5 Vcc |
| Tipo de Salida | NTC, PT1000 |
