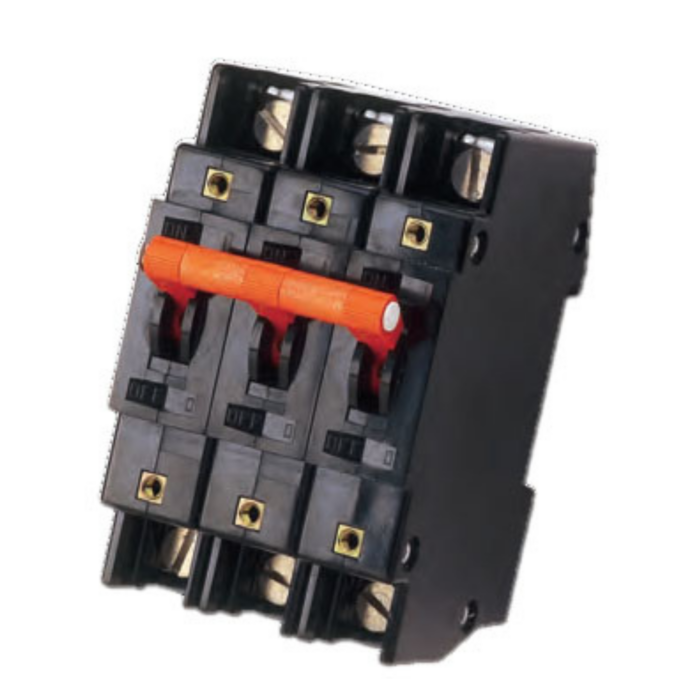

Disyuntores magneto-hidráulicos Airpax, serie IELR
- Actuador: Palanca simple o multiple.
- Polos: Uno, dos, tres y cuatro.
- Rigidez: 3750 Vca de 50 / 60 Hz durante 60 seg.
- Corriente Nominal: Hasta 100 A cc y 70 A ca.
- Frecuencia: 50 / 60 Hz, 400 Hz y DC.
- Retardo: Instantáneo, corto, largo y motor.
- Temperatura trabajo: –40 °C… +85 °C.
- Vida mecánica: 10.000 operaciones.
- Especificaciones: IEC68-2-27 (choque), IEC68-2-11 (niebla salina), IEC68-2-3 (humedad) y IEC68-2-6 (vibración).
- Certificaciones: UL1077 y TUV.
Descripción
Estos disyuntores de circuito magnéticos permiten el montaje en carril, ofreciendo ventajas en el montaje o desmontaje rápido y sencillo, lo que resulta un cableado eficiente y económico, a la vez que se conserva el espacio.
Características técnicas
| Certificaciones | CSA, UL |
|---|---|
| Conexión a Proceso | M5 |
| Conexión Eléctrica | M5 |
| Intensidad Nominal | 0,20 .. 70 |
| Marca | Sensata Technologies |
| Número de Polos | 1, 2, 3, 4 |
| Tecnología | Disyuntores magneto-hidráulicos |
| Tipo de Salida | Desconexión |
