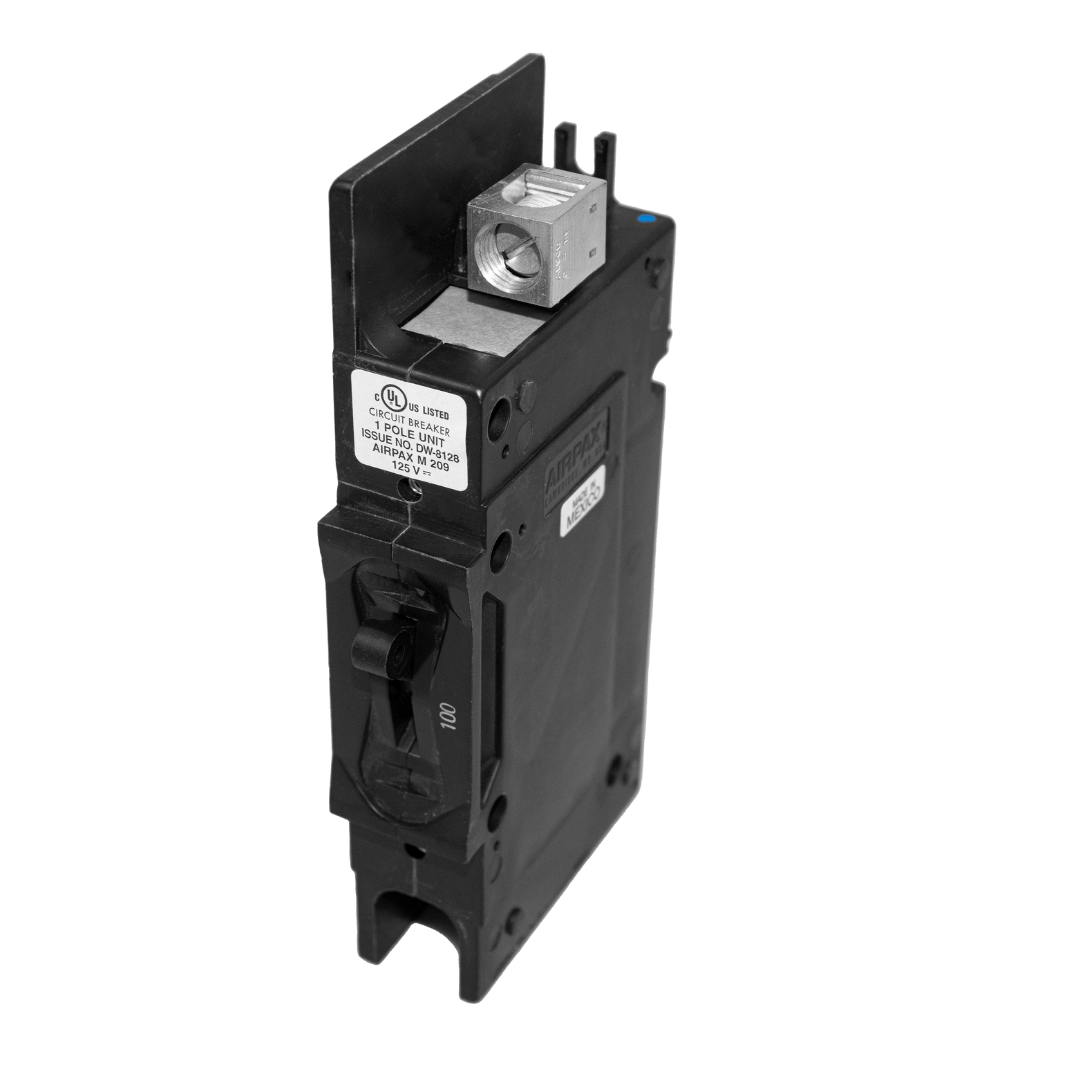

Disyuntores magneto-hidráulicos Airpax, serie 209
- Actuador: Palanca simple o multiple.
- Polos: De uno a seis polos.
- Corriente Nominal: 0,1 A… 100 A.
- Tensiones: 240 Vac para 50 / 60 Hz / 400 Hz / 125 Vcc. y 277 Vac / 480 Vac para 50 / 60 Hz.
- Retardo: Instantáneo, corto, largo y motor.
- Certificaciones: UL (489, 489A, 1500), TUV.
Descripción
Estos disyuntores surgen para dar solución a las corrientes de irrupción, debidas a transformadores ferroresonantes, lámparas y filtros capacitivos, que son cada vez más importantes. Le caracteriza la resistencia a la humedad y a los hongos que se consigue mediante el uso de acabados resistentes. Soportan pulsos elevados sin dispararse ni afectar a las curvas normales de retardo.
Características técnicas
| Conexión a Proceso | 1/4-20 UNC, 10-32 UNC |
|---|---|
| Conexión Eléctrica | 1/4-20 UNC, 10-32 UNC |
| Intensidad Nominal | 0,10 .. 100 |
| Marca | Sensata Technologies |
| Número de Polos | 1, 2, 3, 4, 5, 6 |
| Tecnología | Disyuntores magneto-hidráulicos |
| Tipo de Salida | Desconexión |
