Vacuostato de membrana, modelo 357-357V
- Elemento de actuación: Membrana.
- Rango de ajuste: -50… -900 mbar.
- Tipo contacto: N.A. / N.C.
- Índice contacto: 0,5 A / 48 Vac/cc.
- Conexión eléctrica: Faston 6,3 x 0,8 / Tornillo de apriete.
- Material: Latón (cuerpo) y plata (contactos).
- Temperatura max fluido: 80 °C… 120 °C (depende material membrana).
- Tipo acción: 1B.
Los interruptores de vacío o vacuostatos de la serie 357-357V del fabricante Euroswitch están diseñados para aplicaciones industriales, HVAC y automoción principalmente donde es necesario garantizar condiciones de vacío, prevenir fugas o proteger el sistema.
El elemento sensor de este modelo de vacuostato es de membrana, este material lo hace resistente a rangos de ajuste negativos de -50 a -900 mbar. También se puede configurar, bajo petición, en diferentes tipos de membrana que lo hacen versátil en multitud de aplicaciones industriales donde se utilizan fluidos.
Estos interruptores o vacuostatos trabajan en ambientes con temperaturas exigentes que pueden alcanzar los 120 ºC.

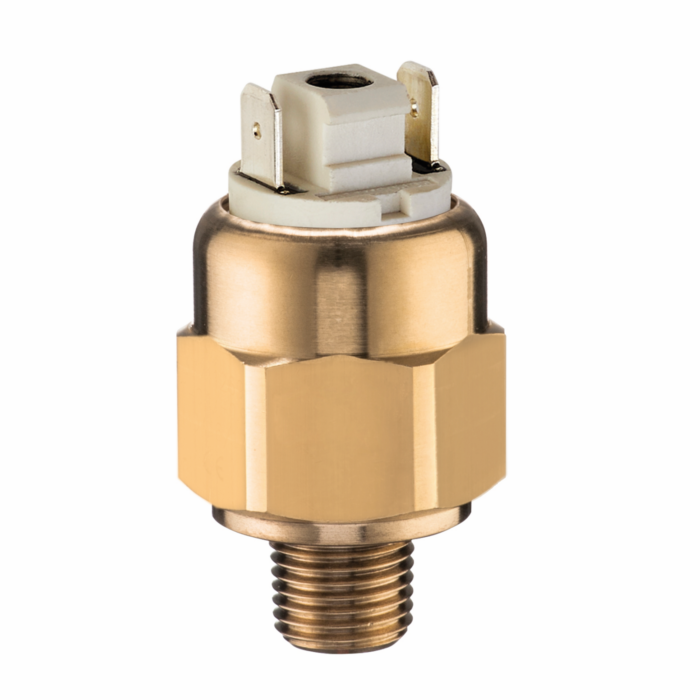

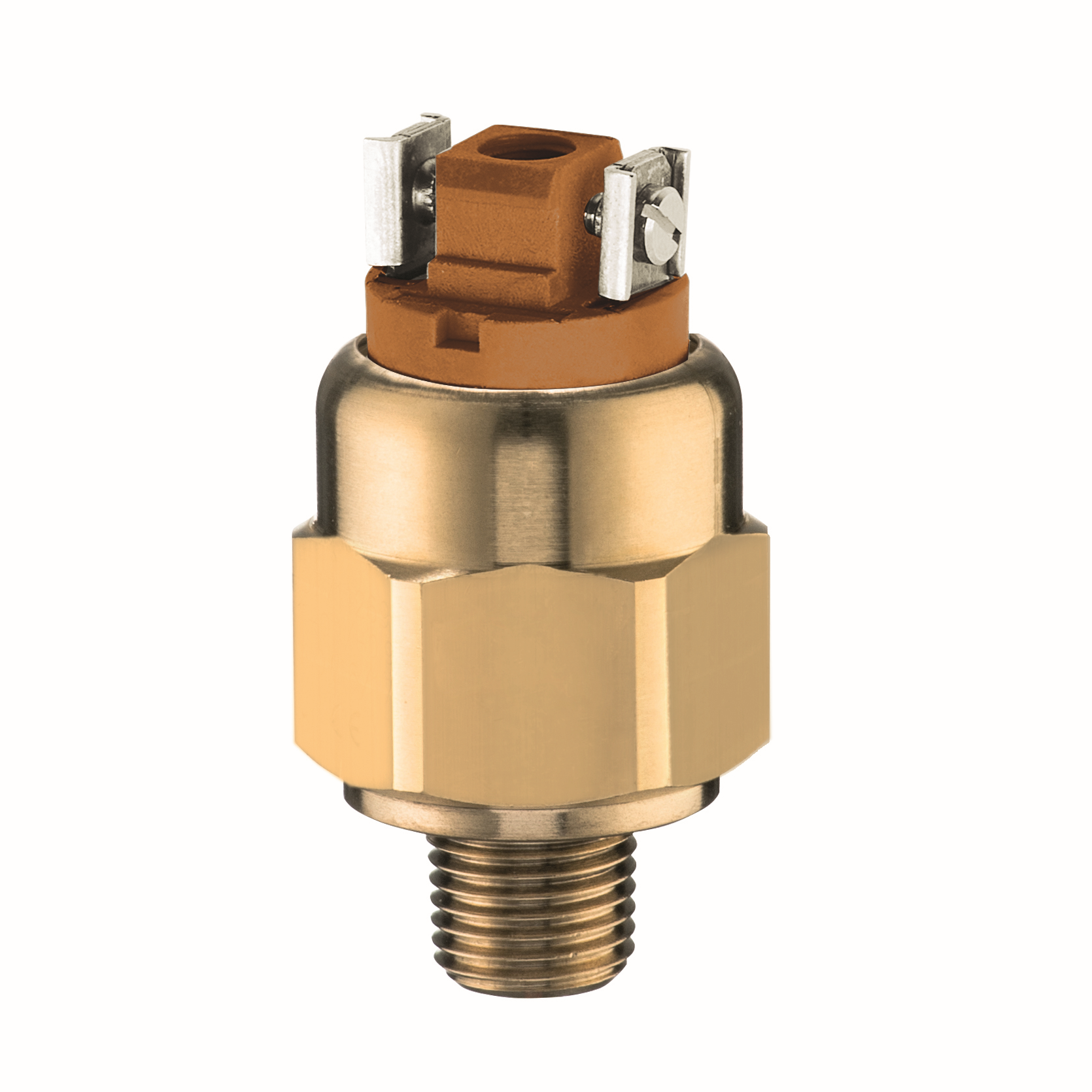

El modelo 357 tiene una conexión eléctrica tipo Faston y el modelo 357V tipo Faston con tornilo de apriete, ambos interruptores de vacío cuentan con la opción de configuración entre contacto normalmente abierto o normalmente cerrado. La elección de esta configuración resulta útil según se quiera mandar la señal de activación ante una subida o una bajada de presión frente a la presión de ajuste.
Las aplicaciones más comunes para estos vacuostatos son sistemas de vacío industrial, autoclaves, automoción, HVAC y maquinaria industrial, además de detectar fallos por pérdida de vacío en sistemas críticos activando alertas o paradas de emergencia.
| Conexión a Proceso | G1/8″ |
|---|---|
| Conexión Eléctrica | Faston 6,3×0,8 |
| Elemento de Actuación | Membrana |
| Grado de Protección | IP 00 |
| Límite máximo de sobrepresión | 15 bar |
| Marca | Euroswitch |
| Material Cuerpo | Latón |
| Presión Máxima de Trabajo | 10 bar |
| Rango de Ajuste | -0,05/-0,9 bar |
| Tecnología | Vacuostatos |
| Temperatura Máxima de Medio | 120 °C |
| Tipo de Salida | NA/NC |
