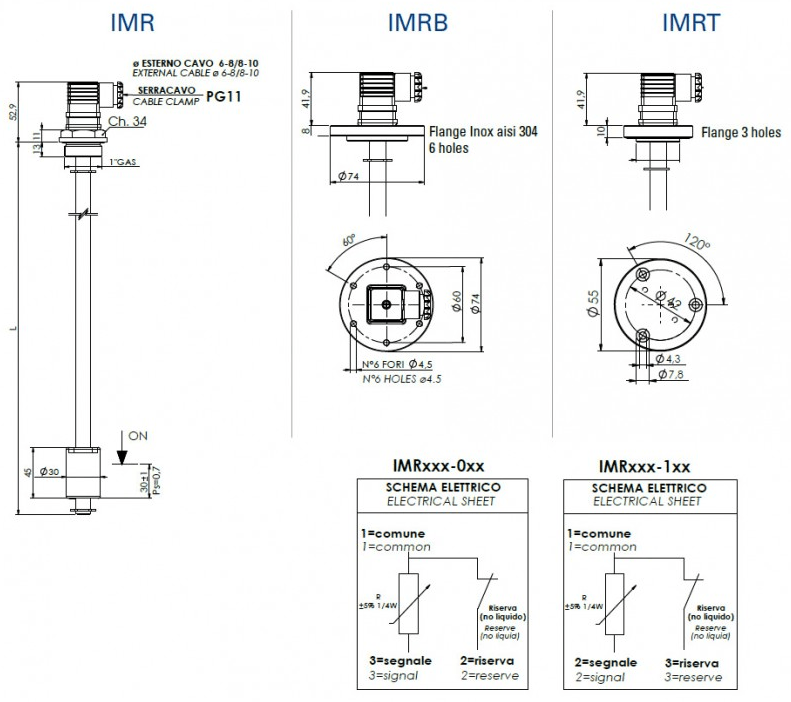

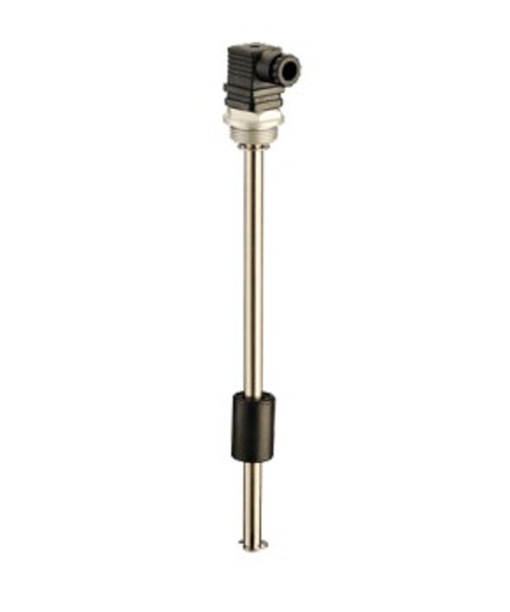

Transmisores de nivel resistivos, modelos IMR-IMRB-IMRT
- Tecnología: Resistiva / electromagnética.
- Salida resistiva:
Tipo I: Lleno 5 ÷ 7 Ω / vacío 315 ÷ 330 Ω. - Resolución de medida: 10 / 20 mm.
- Conexión eléctrica: UNI EN 175301-803 (DIN43650).
- Conexión proceso: Brida aluminio con 3 o 6 agujeros y rosca 1″G.
Tipo II: Lleno 175 ÷ 180 Ω / vacío 10 ÷ 7 Ω.
Descripción
Los transmisores de nivel resistivos IMR/IMRB/IMRT, están ideados para permitir el control en tiempo real de niveles de agua, aceites, diésel y gasolina en depósitos o tanques, que admiten el montaje vertical de este tipo de instrumento. Permite configurar tanto la resolución como el tipo de salida resistiva, así como su longitud total hasta dos metros. Disponible versión HT que permite hasta 110 ºC.
Características técnicas
| Conexión a Proceso | Brida, G1″ |
|---|---|
| Conexión Eléctrica | EN 175301-803 A |
| Grado de Protección | IP 65 |
| Longitud Máxima | 2.000 mm |
| Longitud Mínima | 100 mm |
| Marca | Euroswitch |
| Material Boya | NBR |
| Material Cuerpo | Acero |
| Medio | Aceites, Agua, Combustibles |
| Peso Específico del Medio | > 0,60 |
| Rango Temperatura de Trabajo | -10 .. +80 °C |
| Tecnología | Transmisores |
| Tipo de Montaje | Vertical |
| Tipo de Salida | Resistiva (óhmica) |
| Valor de Salida | Óhmico |
