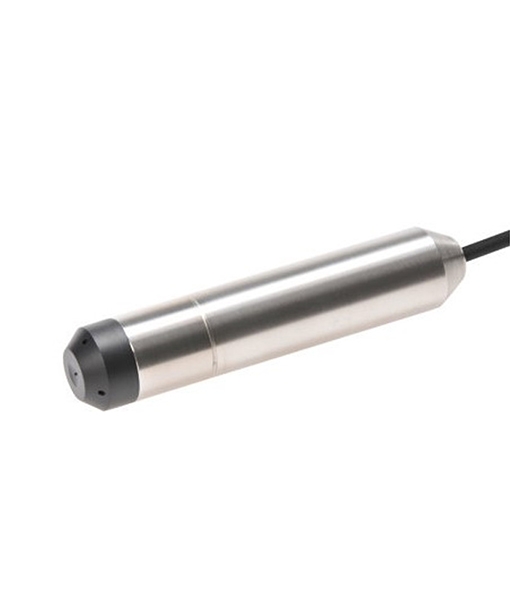

Transmisores de nivel hidrostáticos, modelo 712
-
- Medios: agua potable (ACS, WRAS), aceites pesados y ligeros, gasolina y diésel.
- Medida de temperatura integrada (sólo salida ratiométrica).
- Rangos de presión:
· Presión relativa: 0,0… 0,3 bar y 0,0… 2,5 bar.
· Presión absoluta: 0.8… 1,4 bar y 0,8… 3,0 bar.
- Tipos de salida: 0… 10 V, 4… 20 mA, ratiom. 10… 90 %.
- Precisión: < 0,25 % f.e. (< 0,1 % f.e. en ejecución de mayor precisión).
- Conexión eléctrica: Cable de 2 a 30 m.
- Disponible con aprobación: ATEX/IECEx.
Descripción
El transmisor de nivel hidrostático, modelo 712, se puede configurar para la medida de presión relativa o absoluta, cuenta con amplificador de señal y está disponible con longitudes de cable de entre 2 y 30 metros. Cuenta con aprobación de tipo según ATEX y puede suministrarse en versiones con medición de temperatura integrada.
Características técnicas
| Certificaciones | ACS, ATEX, IECEx, UL, WRAS |
|---|---|
| Certificado de Calibración | 104551 |
| Conexión a Proceso | Cable integrado |
| Conexión Eléctrica | Cable integrado |
| Exactitud o Histéresis | < 0,3% FE |
| Grado de Protección | IP 68 |
| Longitud Máxima | 30 mm |
| Longitud Mínima | 3 mm |
| Marca | Huba Control |
| Material Cuerpo | Inox 316L |
| Medio | Agua, Agua potable, Combustibles |
| Rango Temperatura de Trabajo | -20 .. +80 °C |
| Rango de Presión | 0 .. 0,3 .. 3 bar |
| Tecnología | Transmisores |
| Tipo de Montaje | Multiposición |
| Tipo de Salida | Analógica |
| Valor de Salida | 0-10 V, 4-20 mA, Ratiométrico |
