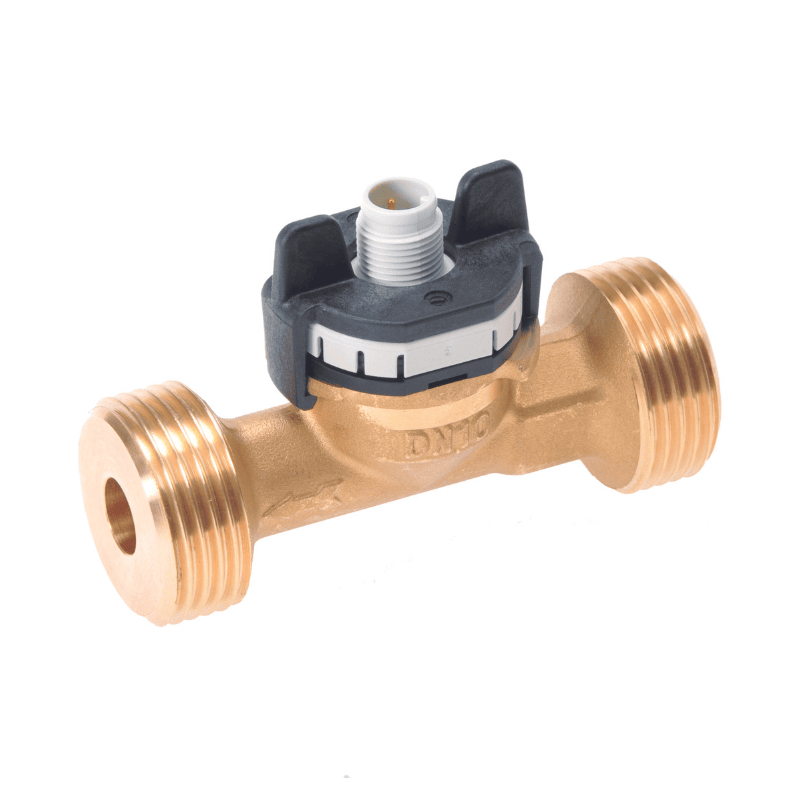

Transmisor de flujo de vortex, tipo 236
- Medio: Fluidos.
- Rango caudal: 0,9… 240 l/min.
- Diámetros nominales: DN 8 / 10 / 15 / 20 / 25 / 32.
- Tipo salida: Frecuencia 9… 479 Hz, Analógica 0… 10 V, 4… 20 mA.
- Temperatura medida: PT1000.
- Conexión eléctrica: M12 x 1.
Descripción
Transmisor de flujo tipo 236 de Huba Control, incorpora una carcasa de latón, basado en el modelo 210 de plástico. La medición del caudal por tensión, corriente impulsos o frecuencia.
Características técnicas
| Caudal | 0,9 .. 240 l/min |
|---|---|
| Caudal Mínimo | 0,29 l/min |
| Certificado de Calibración | 104551 |
| Conexión a Proceso | G1 1/2″, G1″, G1/2″, G1/4″, G3/4″ |
| Conexión Eléctrica | M12x1 |
| Grado de Protección | IP 65 |
| Marca | Huba Control |
| Material Cuerpo | Latón |
| Medio | Líquidos |
| Presión Máxima de Trabajo | 18 bar |
| Rango de Medida | -40 .. +125 °C |
| Rango Temperatura de Trabajo | -40 .. +125 °C |
| Tecnología | Transmisores |
| Tensión de Alimentación | 5 Vcc |
| Tipo de Salida | NTC, PT1000 |
| Valor de Salida | 0-10 V, 4-20 mA |
