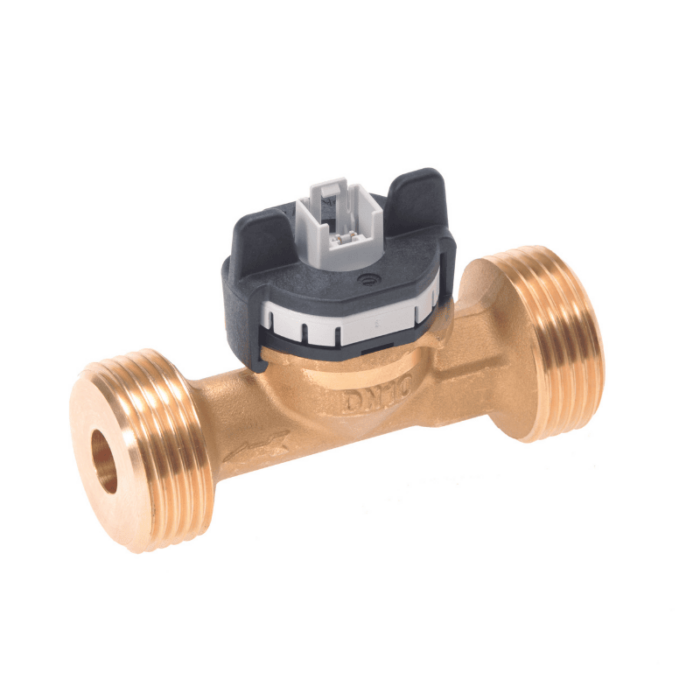

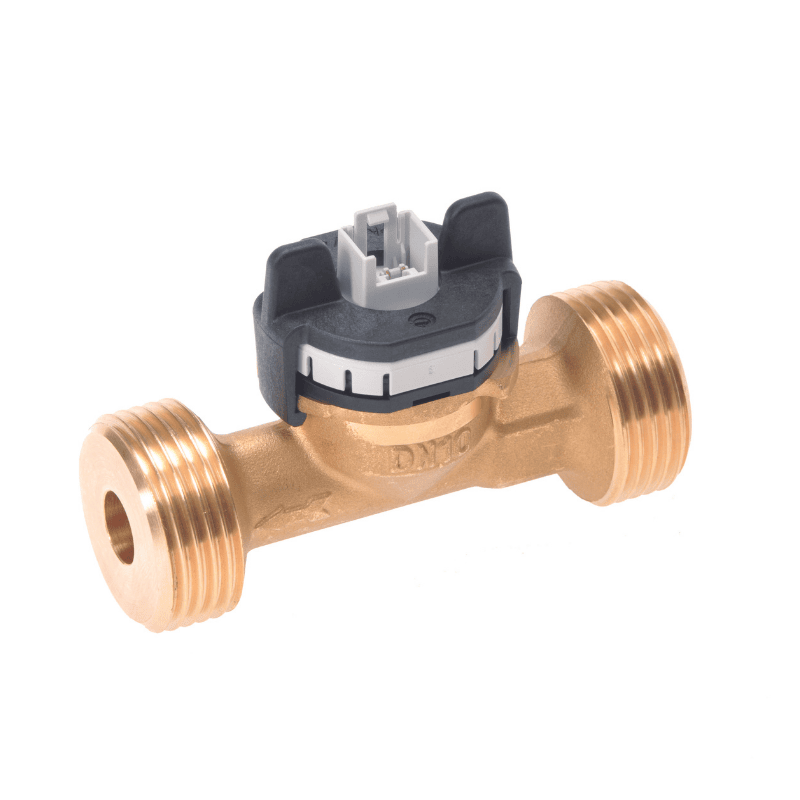

Transmisor de flujo de vortex, tipo 235
- Medio: Fluidos.
- Rango caudal: 0,9… 240 l/min.
- Diámetros nominales: DN 10 / 15 / 20 / 25 / 32.
- Tipo salida: Salida de frecuencia 9… 479 Hz.
- Temperatura medida: NTC, PT1000.
- Conexión eléctrica: Conector RAST2.5, M12 x 1.
- Conexión a procesó: Latón – rosca exterior.
- Aprobación: para agua potable – WRAS, ACS.
El transmisor de flujo tipo 235 de Huba Control se basa en el principio de Karman Vortex. Está disponible entre varias versiones con o sin medición de temperatura. Es un producto de bajo coste con altos niveles de precisión y con amplio rango de temperaturas de aplicación.
Este tipo se basa en el tipo 200 incorporando una carcasa de latón. Dispone de una medición de caudal en un rango de 0,9 a 240 l/min y con una medición de temperatura entre -40 y +125 ºC . Este sensor de flujo está diseñado para su uso en agua potable o circuitos de calefacción con aditivos habituales .
Está disponible con conexión eléctrica mediante conector RAST 2.5/2.54 o M12x1 se adapta a distintas aplicaciones de monitorización de flujo y temperatura en sistemas hidráulicos, climatización o gestión de agua técnica. Este transmisor de flujo cuenta con aprobaciones para agua potable ACS y WRAS.
| Caudal | 0,9 .. 240 l/min |
|---|---|
| Caudal Mínimo | 0,9 l/min |
| Certificado de Calibración | 104551 |
| Conexión a Proceso | G1 1/2″, G1″, G1/2″, G1/4″, G3/4″ |
| Conexión Eléctrica | M12x1 |
| Grado de Protección | IP 65 |
| Marca | Huba Control |
| Material Cuerpo | Latón |
| Medio | Líquidos |
| Presión Máxima de Trabajo | 18 bar |
| Rango de Medida | -40 .. +125 °C |
| Rango Temperatura de Trabajo | -40 .. +125 °C |
| Tecnología | Transmisores |
| Tensión de Alimentación | 5 Vcc |
| Tipo de Salida | NTC, PT1000 |
Productos relacionados

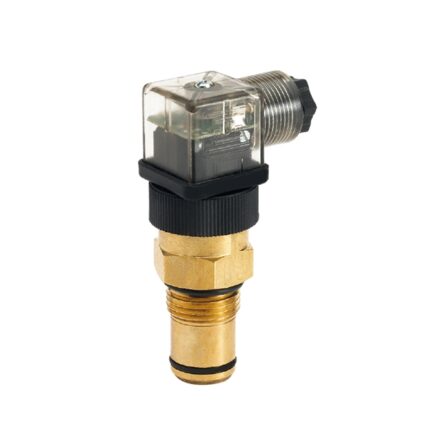

- Medio: Aceite y aire.
