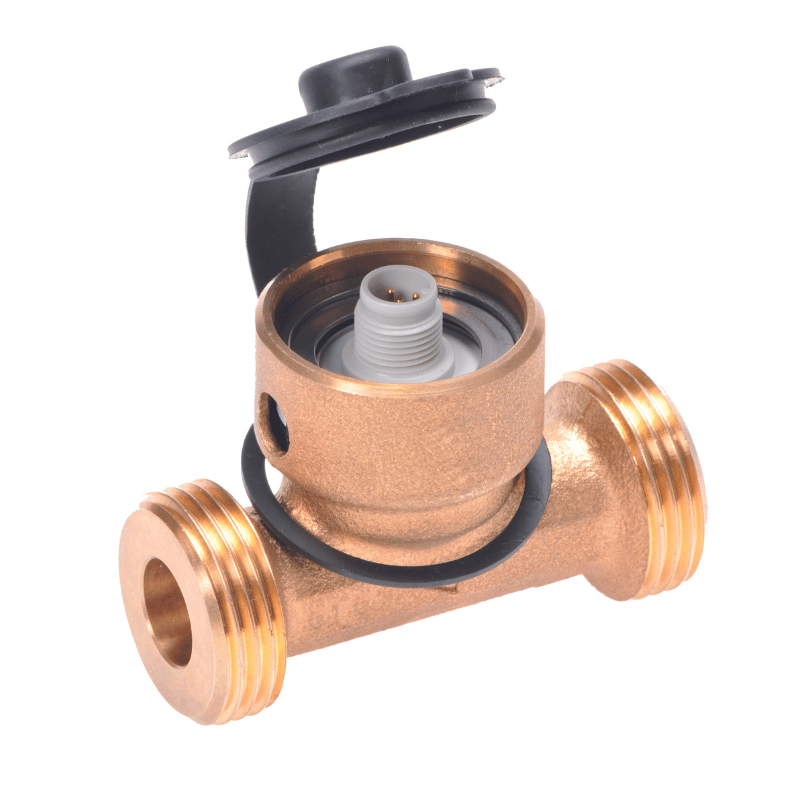

Transmisor de flujo de vortex, tipo 230
- Medio: Fluidos.
- Rango caudal: 1,8… 150 l/min.
- Diámetros nominales: DN 10 / 15 / 20 / 25.
- Tipo salida: Frecuencia 13… 480 Hz, Analógica 0… 10 V, 4.. 20 mA.
- Temperatura medida: PT1000.
- Conexión eléctrica: M12 x 1.
- Conexión a proceso: Latón rojo – rosca exterior.
- Material de la carcasa: Latón rojo.
- Aprobación para agua potable: WRAS, KTW, W270, ACS.
Descripción
El transmisor de flujo tipo 230 se basa en el principio de Karman Vortex. Está disponible entre varias versiones con o sin medición de temperatura. Construcción robusta de latón rojo. Medición de caudal por salida de tensión, corriente impulsos o frecuencia.
Características técnicas
| Caudal | 1,8 .. 150 l/min |
|---|---|
| Caudal Mínimo | 1,8 l/min |
| Certificado de Calibración | 104551 |
| Conexión a Proceso | G1 1/2″, G1″, G1/2″, G1/4″, G3/4″ |
| Conexión Eléctrica | M12x1 |
| Grado de Protección | IP 65 |
| Marca | Huba Control |
| Medio | Líquidos |
| Presión Máxima de Trabajo | 18 bar |
| Rango de Medida | -40 .. +125 °C |
| Rango Temperatura de Trabajo | -40 .. +125 °C |
| Tecnología | Transmisores |
| Tensión de Alimentación | 5 Vcc |
| Tipo de Salida | NTC, PT1000 |
| Valor de Salida | 0-10 V, 4-20 mA |
Descargas
Productos relacionados

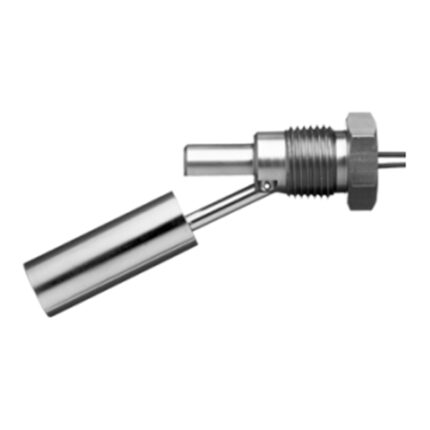

- Medio: Aceites, diésel, gasolina, agua.
- Material: AISI 304 (vástago) y AISI 316 (boya).
- Conexión proceso: G1/8".
- Salidas: N.A./ N.C./SPDT.
- Certificaciones: ATEX.
- Elemento de actuación: Pistón.
- Diferencial de presión: 1,3... 5 bar.
- Temperatura máx. fluido: 100 ºC.
- Tipo de contacto: N.A. / N.C.
- Conexión a proceso: G1/2".
- Elemento de actuación: pistón.
- Diferencial de presión: 1,3... 8 bar.
- Tipo contacto: SPDT.
- Conex. eléctrica: UNI EN 175301-803).
- Conexión a proceso: G1/2".
- Medio: Aceites minerales, gasóleo, gasolina.
- Material: Nylon (vástago) y NBR (boya).
- Tipo contacto: N.A. / N.C. / SPDT.
- Conexión proceso: G1/2" (SPFA) y G3/4" (SPF).

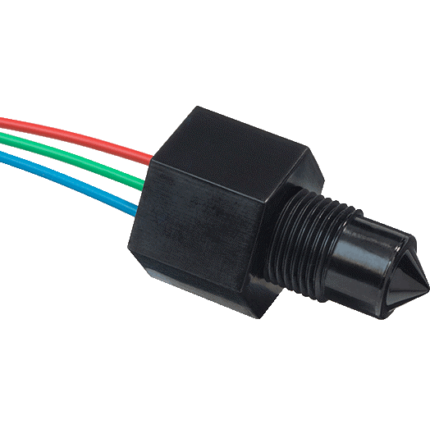

- Tipo de Salida: N.A./N.C.
