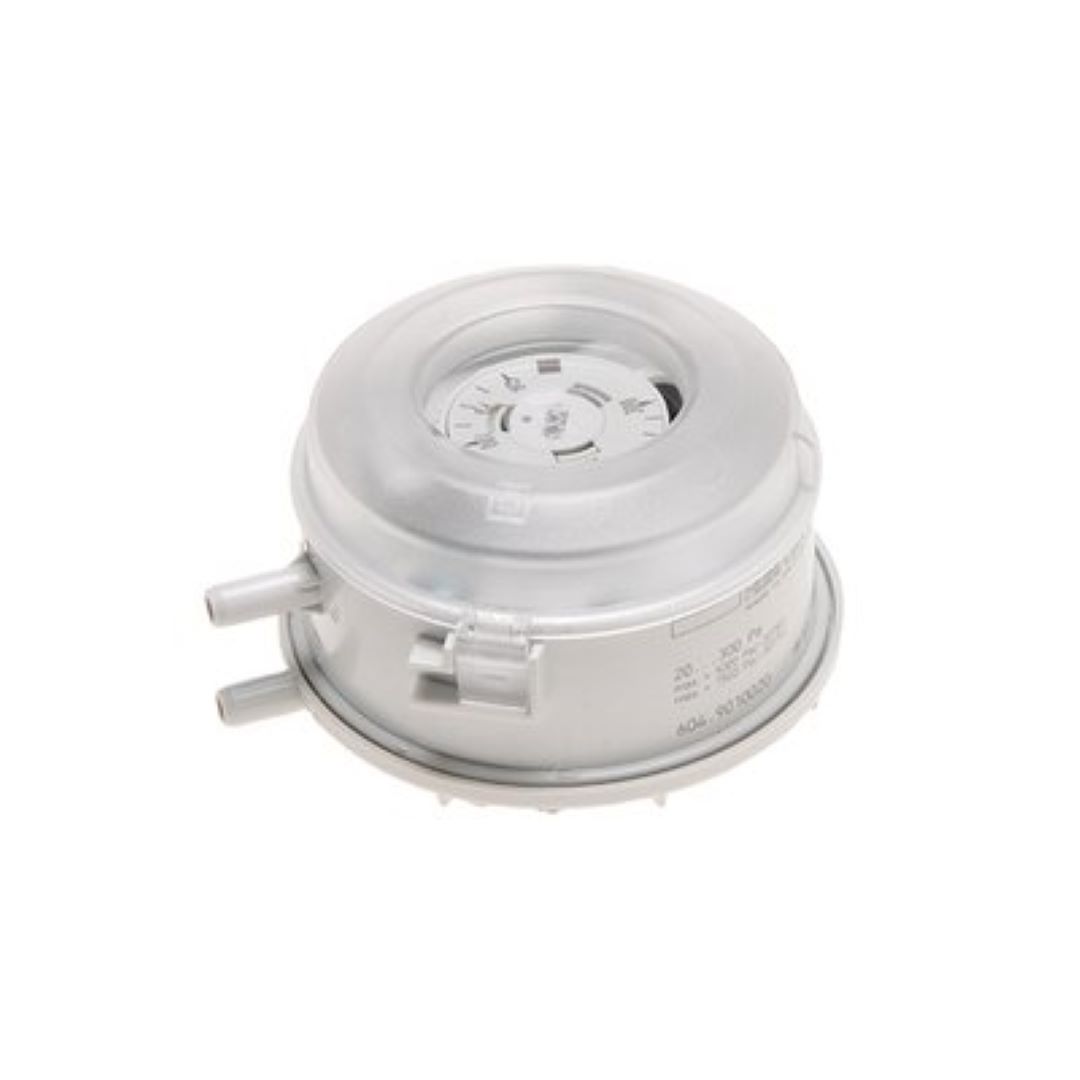

Presostato mecánico, tipo 604
- Medio: Aire y gases neutros.
- Rango presión: 0,002… 0,05 bar.
- Conexión eléctrica: Borneras, conector plano 6,3 o 4,8 mm.
- Conexión presión: Conector de manguera Ø 6,2 mm o rosca interior.
- Instalación: Vertical y horizontal.
Descripción
El presostato tipo 604 se utiliza para controlar el caudal en conductos de ventilación y en sistemas de control primario y secundario, para el control de compuertas de aire. También son ideales para proteger bobinas de calefacción contra el sobrecalentamiento y para controlar circuitos industriales de refrigeración por aire.
Se caracteriza por presentar estabilidad a largo plazo de los puntos de conmutación mediante diafragma de perlas trapezoidales.
Características técnicas
| Certificado de Calibración | 104551 |
|---|---|
| Conexión a Proceso | Conector de manguera 6,2 mm |
| Conexión Eléctrica | Borneras |
| Corriente Máxima | 3 A |
| Grado de Protección | IP 54, IP 65 |
| Marca | Huba Control |
| Medio | Aire, Gases neutros |
| Presión Máxima de Trabajo | 0,5 bar |
| Rango Temperatura de Trabajo | -30 .. +85 °C |
| Rango de Presión | 0,2 .. 5 bar |
| Tecnología | Presostatos |
| Tipo de presión | A medida |
| Tipo de Salida | NA/NC |
