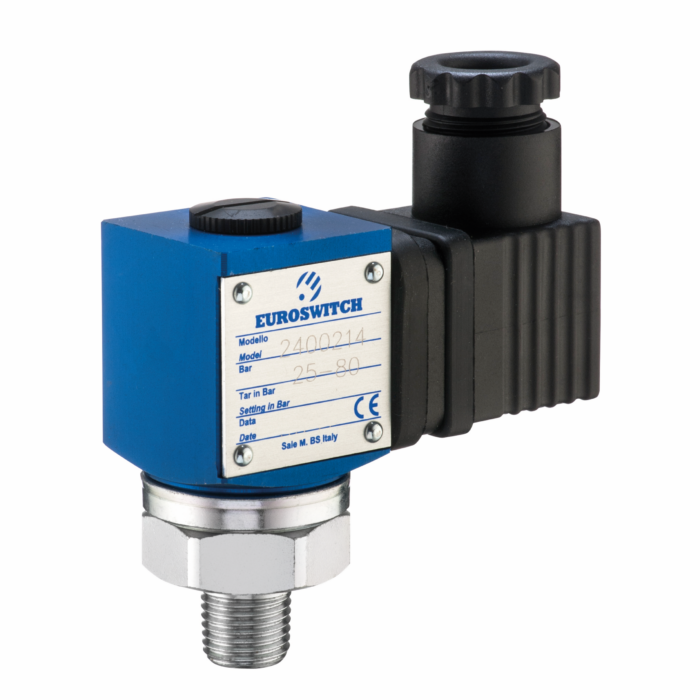

Presostato de membrana o pistón, modelo 24
- Elemento de actuación: Membrana o pistón.
- Rango de ajuste: 0,3… 400 bar.
- Presión máxima de trabajo: Membrana 150 bar y pistón 450 bar.
- Presión máxima de seguridad: Membrana 300 bar y pistón 800 bar.
- Tipo salida: Contacto conmutado (SPDT).
- Índice contacto: 3 (2) A / 250 Vca.
- Temperatura máxima de fluido: 80 °C… 120 °C (dependiendo membrana).
- Conexión eléctrica: Conector UNI EN 175301-803 (DIN 43650).
- Protección: IP65.
Descripción
Este robusto presostato de Euroswitch modelo 24 con salida SPDT, se utiliza en aplicaciones industriales y automoción. Tiene un cuerpo giratorio o rotatorio completamente fabricado en aluminio anodizado que le permite adaptar su posición a cualquier requisito de la instalación.
Además, se utiliza en sistemas de control de la presión de sistemas hidráulicos, neumáticos, sistemas de calefacción, aire acondicionado, riego, sistemas de bombeo de agua y otras aplicaciones industriales donde sea requerido controlar y monitorizar la presión de un fluido.
El modelo 24 es ajustable pudiendo encontrarlo en rangos de ajuste de presióin que van desde los 0,3 bar hasta los 400 bar, haciéndolo compatible con gran variedad de usos industriales. Este interrupor tienetiene por elemento sensor un pistón (para presiones elevadas) o una membrana disponible en multitud de materiales (para presiones bajas). La presión máxima de sobrepresión es de 150 bar para la configuración de membrana y de 450 bar para la de pistón.
Además, este modelo incorpora una salida eléctrica con contacto conmutado (SPDT) con la que controla el paso de corriente entre dos circuitos y cuenta con una prensaestopa para fijar de forma robusta el cable.
Características técnicas
| Conexión a Proceso | G1/4″, G1/8″ |
|---|---|
| Conexión Eléctrica | EN 175301-803 (DIN43650) |
| Corriente Máxima | 5 A |
| Elemento de Actuación | Membrana, Pistón |
| Exactitud o Histéresis | 10÷30% del valor de ajuste |
| Grado de Protección | IP 65 |
| Límite máximo de sobrepresión | 800 bar |
| Marca | Euroswitch |
| Material Cuerpo | Aluminio anodizado |
| Rango de Ajuste | 0,3 .. 400 bar |
| Tecnología | Presostatos |
| Temperatura Máxima de Medio | 120 °C |
| Tensión Máxima | 14 Vcc |
