Interruptor de nivel electroóptico Optomax, gama Basic para OEM
- Tecnología electrónica.
- Producto solo de óptica, donde el cliente es responsable de interconexión con su electrónica.

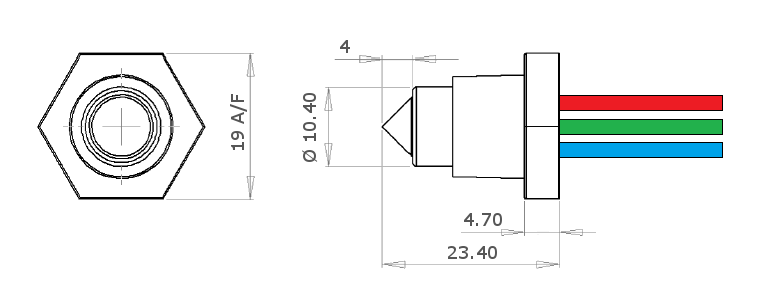

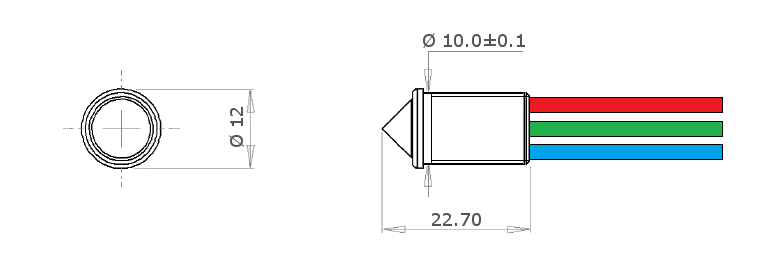

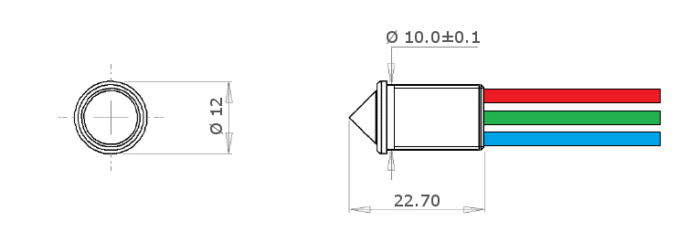

- Amplia gama de opciones de montaje.
- Material carcasa: Polisulfona (estándar) o Trogamid®.
- Opción de alta presión (20 bar) disponible.
- Versiones disponibles de 3 y 4 hilos, la resistencia limitadora de corriente del LED y la resistencia de pull-up del fototransistor pueden incorporarse al sensor bajo pedido.
Descripción
El interruptor Optomax, es un sensor en miniatura de estado sólido y sólo contiene un LED de infrarrojos y un fototransistor que se acoplan ópticamente por la punta. Cuando la punta sensora se sumerge en líquido, la luz infrarroja escapa haciendo que la salida del fototransistor cambie de estado.
Características técnicas
| Conexión a Proceso | 1/2″-20 UNF, 1/4″ NPT, M10 x 1, M12 x 1 |
|---|---|
| Conexión Eléctrica | M12 |
| Marca | PST SST |
| Medio | Líquidos |
| Presión Máxima de Trabajo | 7 bar |
| Rango Temperatura de Trabajo | -25 .. +80 °C |
| Tecnología | Interruptores electroópticos |
| Tipo de Montaje | Multiposición |
| Tipo de Salida | PNP |
| Valor de Salida | NPN |
