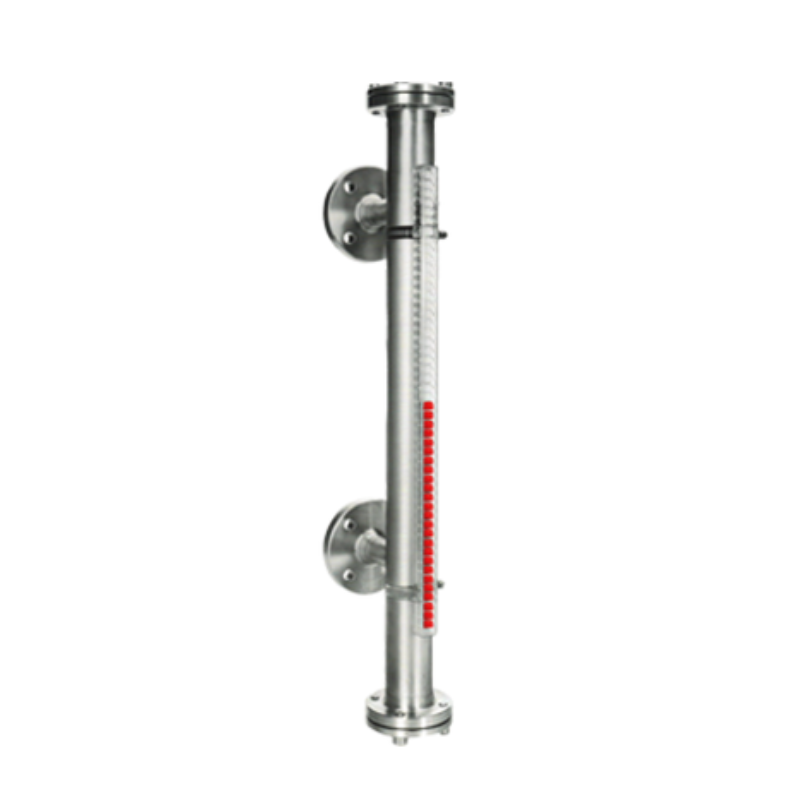

Indicador /transmisor de nivel visual de líquidos TIL40352 – TIL40353
- Tensión de alimentación: 12/ 24 V.
- Tipo salida: 4… 20 mA 2 pines.
- Líquidos compatibles: Agua, aceite y diésel.
- Viscosidad máxima: a 150 °C.
- Presión máxima: 16 bar.
- Temperatura de funcionamiento: -20 °C …+140 °C.
- Boya TIL40352: TIL10002 (Ø26mm – Al=225mm)
- Boya TIL40353: TIL10002/1 (Ø50mm – Al=300mm)
Descripción
Este indicador/transmisor visual de nivel de agua y combustible indica el nivel del depósito mediante señalización visual. El acoplamiento magnético permite que el indicador visual de nivel funcione sin necesidad de un circuito electrónico ni de energía adicional. Permite trabajar con todo tipo de fluidos, agua, gasóleo y aceites en un amplio rango de presión y temperatura.
Características técnicas
| Conexión a Proceso | G1/2″, G3/4″ |
|---|---|
| Longitud Máxima | 5.000 mm |
| Longitud Mínima | 150 mm |
| Marca | San Giorgio SEIN |
| Material Cuerpo | Inox 316 |
| Medio | Aceites, Agua, Diésel |
| Presión Máxima de Trabajo | 10 bar |
| Rango Temperatura de Trabajo | -20 .. +140 °C |
| Tecnología | Interruptores de boya |
| Tensión de Alimentación | 12-24 Vcc |
| Tipo de Montaje | Vertical |
| Tipo de Salida | Analógica |
| Valor de Salida | 4-20 mA |
