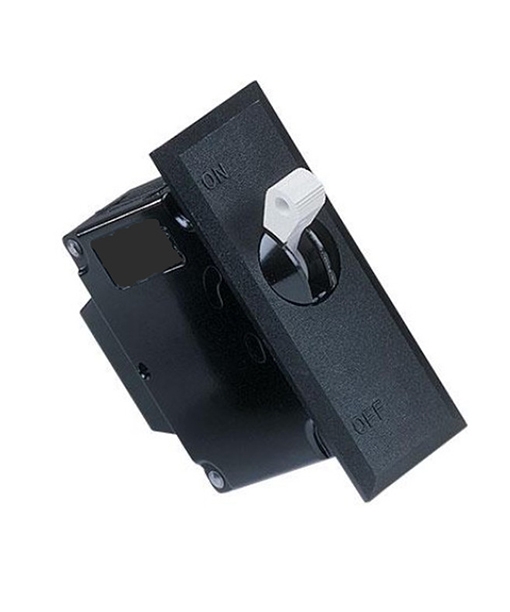

Disyuntores magneto-hidráulicos Airpax, serie IAG/IUG/CEG/LEG
- Trip free: Apertura del disyuntor en caso de sobrecarga, incluso forzado en posición ON.
- Temperatura funcionamiento: -40 °C… +85 °C.
- Resistencia aislamiento: No inferior a 100 megaohmios a 500 Vcc.
- Características eléctricas: 0,05 … 50 A; 80 Vcc máx., 240 Vca máx., 50/60 Hz y 0,05 … 30 A: 250 Vca máx., 400 Hz.
- Especificación: MIL-PRF-55629 (Niebla salina y Resistencia a la Humedad).
- Certificación: UL1500, UL489 y UL489A.
Descripción
Los disyuntores Airpax™ de las series IAG/IUG/CEG/LEG están diseñados con la última tecnología magneto-hidráulica para adaptarse a múltiples aplicaciones y entornos. Una característica importante de estos productos es su actuación del tipo “trip free”, que permite al usuario discernir claramente entre un disparo eléctrico y una maniobra manual.
Características técnicas
| Conexión a Proceso | Atornillable |
|---|---|
| Intensidad Nominal | 0,5 .. 50 |
| Marca | Sensata Technologies |
| Número de Polos | 1, 2, 3, 4 |
| Rango Temperatura de Trabajo | -40 .. +85 °C. |
| Tecnología | Disyuntores magneto-hidráulicos |
| Tipo de Salida | Desconexión |
